ARN

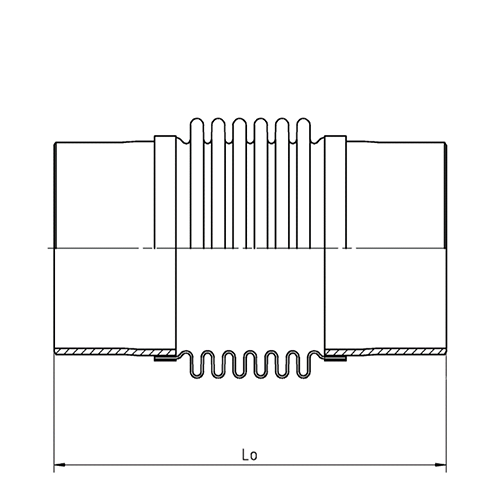

Axial-Kompensatoren mit Schweißenden
| Menge | Stückpreis |
|---|---|
| Bis 2 | 623,34 €* |
| Bis 5 | 448,34 €* |
Stückzahlen >5 St. bitte über Anfragefunktion anfragen
*Preise exkl. MwSt.
*Preise inkl. Abnahmeprüfzeugnis 3.1 und Konformitätserklärung, wenn erforderlich
Versandbereit in ca. 2 Wochen
Werkstoff
Balg vielwandig aus 1.4541
Schweißenden aus 1.0345 (P235GH) oder 1.4571
Betriebstemperatur: Bis 400 °C (Stahl) / 550 °C (rostfreier Stahl)
Balg vielwandig aus 1.4541
Schweißenden aus 1.0345 (P235GH) oder 1.4571
Betriebstemperatur: Bis 400 °C (Stahl) / 550 °C (rostfreier Stahl)
Ihr Vertragspartner:
Witzenmann Rhein-Ruhr GmbH
Witzenmann Rhein-Ruhr GmbH
Einbau und Montagehinweise
| Nennweite | Nenndruck |
Bewegungsaufnahme > nominal (1000 Lastwechsel)* |
Baulänge | Schweißende | Federrate | Typ | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| axial | angular | lateral | Aussendurchmesser | Wanddicke | axial | angular | lateral | ||||
| DN | PN | 2dN | 2aN | 2yN | Lo | cd | ca | cl | |||
| - | bar | mm | grad | mm | mm | N/mm | Nm/grd | N/mm | |||
| 125 | 10 | 30 | 20 | 3 | 232 | 139.7 | 4 | 147 | 7.5 | 1646 | ARN 10.0125.030.0 |
| 125 | 10 | 53 | 28 | 11 | 274 | 139.7 | 4 | 84 | 4.3 | 307 | ARN 10.0125.053.0 |
| 125 | 10 | 30 | 20 | 3 | 232 | 139.7 | 4 | 147 | 7.5 | 1646 | ARN 10.0125.030.0 |
| 125 | 10 | 53 | 28 | 11 | 274 | 139.7 | 4 | 84 | 4.3 | 307 | ARN 10.0125.053.0 |
| 150 | 10 | 32 | 19 | 3 | 236 | 168.3 | 4.5 | 254 | 19 | 3564 | ARN 10.0150.032.0 |
| 150 | 10 | 64 | 31 | 14 | 296 | 168.3 | 4.5 | 127 | 9.3 | 445 | ARN 10.0150.064.0 |
| 150 | 10 | 32 | 19 | 3 | 236 | 168.3 | 4.5 | 254 | 19 | 3564 | ARN 10.0150.032.0 |
| 150 | 10 | 64 | 31 | 14 | 296 | 168.3 | 4.5 | 127 | 9.3 | 445 | ARN 10.0150.064.0 |
| 200 | 10 | 40 | 18 | 3 | 248 | 219.1 | 6.3 | 240 | 29 | 4318 | ARN 10.0200.040.0 |
| 200 | 10 | 80 | 28 | 15 | 316 | 219.1 | 6.3 | 120 | 15 | 540 | ARN 10.0200.080.0 |
| 200 | 10 | 40 | 18 | 3 | 248 | 219.1 | 6.3 | 240 | 29 | 4318 | ARN 10.0200.040.0 |
| 200 | 10 | 80 | 28 | 15 | 316 | 219.1 | 6.3 | 120 | 15 | 540 | ARN 10.0200.080.0 |
| 250 | 10 | 48 | 17 | 3 | 252 | 273 | 7.1 | 209 | 39 | 5156 | ARN 10.0250.048.0 |
| 250 | 10 | 84 | 25 | 12 | 306 | 273 | 7.1 | 120 | 22 | 967 | ARN 10.0250.084.0 |
| 250 | 10 | 48 | 17 | 3 | 252 | 273 | 7.1 | 209 | 39 | 5156 | ARN 10.0250.048.0 |
| 250 | 10 | 84 | 25 | 12 | 306 | 273 | 7.1 | 120 | 22 | 967 | ARN 10.0250.084.0 |
| 300 | 10 | 45 | 14 | 2 | 247 | 323.9 | 8 | 290 | 75 | 13045 | ARN 10.0300.045.0 |
| 300 | 10 | 90 | 24 | 11 | 310 | 323.9 | 8 | 145 | 38 | 1631 | ARN 10.0300.090.0 |
| 300 | 10 | 45 | 14 | 2 | 247 | 323.9 | 8 | 290 | 75 | 13045 | ARN 10.0300.045.0 |
| 300 | 10 | 90 | 24 | 11 | 310 | 323.9 | 8 | 145 | 38 | 1631 | ARN 10.0300.090.0 |
*Bewegungsaufnahme: Die Bewegungen (axial, angular, lateral) sind alternativ zu sehen, d.h. ihre prozentualen Anteile sollen in Summe 100% nicht überschreiten.
